多功能網絡儀表
概述
多功能網絡儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸，能夠高精度測量三相電網系統中常用的電量參數：三相電壓、電流、有功功率、無功功率、視在功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口、四路開關量輸入、四路開關量輸出和四路模擬量輸出功能，可實現本地或遠程的開關信號檢測和控制功能。采用標準的RS-485 MODBUS-RTU通訊協議，實現LED/LCD現場顯示和遠程RS-485數字通訊。
特點：
— 測量：三相電壓、電流、總有功功率、總無功功率、總視在功率、功率因數、電網頻率、分相有/無功功率、—分相功率因數、有功電能、無功電能。J
— 顯示：LED數碼顯示或STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示，可視度高。
— 通訊:2路RS485通訊功能，MODBUS-RTU協議。
— 輸出：2路電能脈沖輸出（脈沖常數5000imp/kWh）。
— 選配：4路開關量輸出、4路模擬量輸出、4路開關量輸入。
— 擴展：可直接從電壓、電流互感器輸入信號，現場可編程設置輸入?yún)?shù)變化。
技術指標：
|
性能 |
參數 |
||
|
輸 入 測 量 顯 示 |
|
網絡 |
三相三線、三相四線 |
|
電壓 |
額定值 |
AC380V/220V（其它規格，訂貨時請說明） |
|
|
過負荷 |
過載：1.2倍 瞬時：10倍/10S |
||
|
功耗 |
<1VA（每相） |
||
|
阻抗 |
>500kΩ |
||
|
精度 |
RMS測量，精度等級0.5級 |
||
|
電流 |
額定值 |
AC5A（其它規格，訂貨時請說明） |
|
|
過負荷 |
過載：1.2倍 瞬時：10倍/10S |
||
|
功耗 |
<0.4VA（每相） |
||
|
阻抗 |
>2MΩ |
||
|
精度 |
RMS測量，精度等級0.5級 |
||
|
頻率 |
分辨率 |
0.01HZ |
|
|
測量范圍 |
45~65 HZ |
||
|
功率 |
精度 |
有功精度1.0級,無功精度1.5級 |
|
|
電能 |
精度 |
四象限計量,有功精度1.0級,無功精度1.5級 |
|
|
電源 |
工作范圍 |
AC/DC85~270V |
|
|
功耗 |
≤5VA |
||
|
|
數字接口 |
RS485、MODBUS-RTU協議 |
|
|
|
脈沖輸出 |
2路電能脈沖輸出，脈沖常數5000imp/kWh |
|
|
|
工作環境 |
-10℃~+55℃ |
|
|
|
儲存環境 |
-20℃~+75℃ |
|
|
|
耐壓 |
輸入/電源>2KV，輸入/輸出>2KV，電源/輸出>1KV |
|
|
|
絕緣 |
輸入、輸出、電源對機殼>50Ω |
|
|
電能測量范圍 |
有功無功電度測量范圍0~99999999Mwh，超過此數值電度從0開始計數 |
||

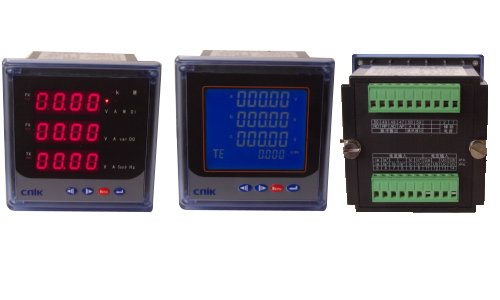

產品外觀：
PD1688Z-9S4 PD1688Z-9SY 后視圖
|
型號 產品功能 |
PD1688 Z-2S4 |
PD1688 Z-2SY |
PD1688 Z-9S4 |
PD1688 Z-9SY |
PD1688 Z-3S4 |
|
|
測量顯示 測量參數 |
LED數碼管 |
√ |
|
√ |
|
√ |
|
LCD液晶屏 |
|
√ |
|
√ |
|
|
|
三相電壓 |
√ |
√ |
√ |
√ |
√ |
|
|
三相電流 |
√ |
√ |
√ |
√ |
√ |
|
|
總有功功率 |
√ |
√ |
√ |
√ |
√ |
|
|
總無功功率 |
√ |
√ |
√ |
√ |
√ |
|
|
總視在功率 |
√ |
√ |
√ |
√ |
√ |
|
|
功率因數 |
√ |
√ |
√ |
√ |
√ |
|
|
頻率 |
√ |
√ |
√ |
√ |
√ |
|
|
分相有功功率 |
—— |
√ |
—— |
√ |
—— |
|
|
分相無功功率 |
—— |
√ |
—— |
√ |
—— |
|
|
分相功率因數 |
—— |
√ |
—— |
√ |
—— |
|
|
需量（電壓/電流有功/無功功率） |
—— |
√ |
—— |
√ |
—— |
|
|
不平衡度（電壓/電流） |
√ |
√ |
√ |
√ |
√ |
|
|
四象限電能 |
√ |
√ |
√ |
√ |
√ |
|
|
復費率電能 |
—— |
選配 |
—— |
選配 |
—— |
|
|
諧波總量2—31次 |
選配 |
選配 |
選配 |
選配 |
選配 |
|
|
輸出 |
電能脈沖輸出 |
2路 |
2路 |
2路 |
2路 |
2路 |
|
通訊 |
RS485 |
1路 |
1路 |
1路 |
1路 |
1路 |
|
擴展功能 |
開關量輸入DI |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-2路 |
|
開關量輸出DO |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-2路 |
|
|
模擬量輸出AO |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
1-4路 |
|
|
|
||||||
